Descripción

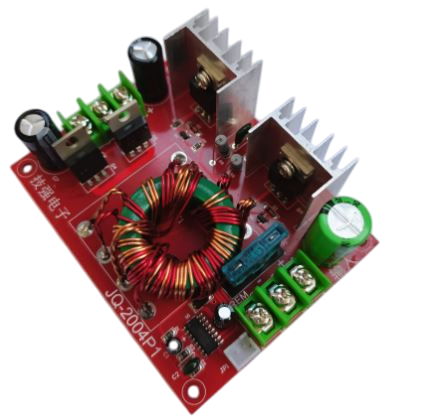

Instrucciones de Uso del Módulo Fuente de Poder ±12V 150W
Métodos de Cableado:
Primer método:
– Conexión al terminal de 12V: Conecta la salida de la placa al terminal de 12V de la placa amplificadora de potencia. El terminal central de la placa debe estar conectado al neutro del transformador, mientras que los otros dos terminales, de polaridad no dividida, se conectan a los terminales duales de 12V.
– Uso del puente rectificador: Puedes usar el puente rectificador original. La ventaja es que el cableado es sencillo, pero hay una pérdida de voltaje de aproximadamente 0,7V debido al rectificador.
Segundo método:
– Conexión al condensador de filtro: En este método, se conecta el módulo directamente al condensador de filtro de la placa amplificadora de potencia. Es crucial identificar los terminales positivo y negativo correctamente al hacer la conexión.
Conexión del Terminal REM:
– El terminal REM en la placa sirve como línea de control. Para el uso en coches, conéctalo a la línea ACC del vehículo, que actúa como un interruptor para encender o apagar la placa.
– El conector blanco del puente se puede desenchufar y conectar al conector HX2.54 para controlar el encendido.
Condiciones de Prueba de la Placa:
– Voltaje de Entrada: El voltaje de entrada de la placa debe ser de 12V.
– Voltaje de Salida: Sin carga, la salida es de aproximadamente ±13-14V; con carga, puede bajar a ±15-16V.
– En aplicaciones automotrices, el voltaje real de funcionamiento es de aproximadamente 13,5V, lo que aumenta la salida.
Características Adicionales:
– La placa no posee una función de estabilización de voltaje. Esto significa que si el voltaje de entrada es alto, el de salida también será alto, y viceversa.
– Protección limitada: La única protección de la placa es un fusible de 10A. No tiene protección adicional contra sobrecargas o cortocircuitos.
Precauciones Importantes:
– La placa no estabiliza el voltaje de entrada ni cuenta con funciones de regulación, por lo que el voltaje de salida variará dependiendo de las condiciones de entrada.
– Asegúrate de usar un fusible adecuado de 10A para proteger el sistema.
